一：齒輪泵概述

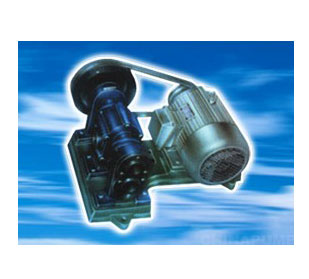

FCB型不銹鋼齒輪泵是一種容積式回轉泵。其工作原理是一對嚙合齒輪，其中一個主齒輪由電機帶動旋轉，另一個從動輪與主齒輪嚙合用轉動，當兩齒逐漸分開，開作空間的容積逐漸增大，形成部分真空，液體在大氣壓的作用下，經吸入管吸入泵體，吸入的液體沿泵體壁被齒輪擠壓推出液管，當主齒輪與從動齒不斷旋轉，泵便能不斷吸入并排出液體。泵與介質接觸的過流部分零件為1Cr18Ni9Ti材料制成，可用于輸送不含顆粒雜質具有粘性的腐蝕性液體。該泵結構簡單，重量輕，體積小，性能好，維修方便。廣泛適用于食品、制藥、化工、石油等工業部門。
二：齒輪泵的型號意義說明
25FCB
F-耐腐蝕 C-齒輪泵 25-泵的進出口直徑25mm B-泵與輸送介質接觸過流部分為1Cr18Ni9Ti材料
三：性能參數
| 泵型號 |
流量
(m3/h) |
排出壓力
(MPa) |
允許吸程
(m) |
轉數
(r/min) |
配用電機 |
泵口徑 |
| 型號 |
功率
(kw) |
吸入 |
吐出 |
| 1 |
3 |
0.4 |
3 |
960 |
Y100L1-4 |
2.2 |
25 |
25 |
| 1.5 |
4.5 |
0.6 |
3.5 |
960 |
Y112M-4 |
4 |
40 |
40 |
| 2 |
5.7 |
0.6 |
3.5 |
960 |
Y132M-4 |
7.5 |
50 |
50 |
|
